Einrichten von eingebackenen Umgebungsschatten





Wenn Sie Umgebungsschatten in eine Oberfläche einbacken (darauf anwenden), wird eine Schatten-Bitmap dafür berechnet. Die Textur verdunkelt die Oberfläche, und zwar unabhängig davon, welches Material später auf die Oberfläche angewendet wird. Da Umgebungsschatten diesen Abdunklungseffekt auf das Aussehen von Materialien haben, wird empfohlen, dass Sie die Umgebungsschatten vor dem Anpassen der Darstellung von Materialien einbacken.

Berechnungen von eingebackenen Umgebungsschatten basieren vorgabegemäß auf der Objektparametrisierung. Um optimale Ergebnisse zu erzielen, stellen Sie sicher, dass die importierten Objekte keine überlappenden Parameterwerte für Scheitelpunkte aufweisen.

Drücken Sie vor dem Einbacken von Umgebungsschatten die F7-Taste, um sicherzustellen, dass die Normalen nach außen gerichtet sind. (Wenn die Normalen nicht nach außen gerichtet sind, erhalten Sie möglicherweise unerwartete Ergebnisse.) Überprüfen der Oberflächen-Normalen.

Anmerkung

Wenn Sie ein Modell erneut laden oder erneut tesselieren, müssen Sie die Umgebungsschatten erneut einbacken.

Leistungswarnung

Die Berechnung von Umgebungsschatten kann bei einem großen komplexen Modell viel Zeit in Anspruch nehmen. Experimentieren Sie für den effizientesten Arbeitsablauf mit einem kleinen und einfach sichtbaren Teil eines Modells, um sicherzustellen, dass mit dem Umgebungsschatten der von Ihnen beabsichtigte Effekt erzielt wird. Stellen Sie anschließend sicher, dass Sie Umgebungsschatten nur für sichtbare Teile berechnen. Berechnungen können unterbrochen werden, wenn sie zu lange andauern. In dem Fall werden jedoch keine Schatten angewendet.

So richten Sie eingebackene Umgebungsschatten ein

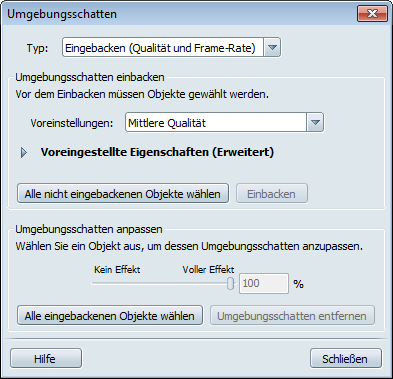

  1. Wählen Sie Darstellung > Umgebungsschatten Das Fenster Umgebungsschatten wird angezeigt.
  2. Wählen Sie im Feld Typ den Eintrag Eingebacken (Qualität und Frame-Rate) aus.

    Die Vorschau der Umgebungsschatten wird ausgeblendet und die eingebackenen Umgebungsschatten werden angezeigt. Für Objekte sind nur dann Umgebungsschatten sichtbar, wenn diese auch eingebacken wurden.

    Für die meisten Situationen sollten die Voreinstellungen ausreichend sein. Verwenden Sie schnellere Schattenvoreinstellungen für schnellere Berechnungen (jedoch weniger Qualität) und langsamere Voreinstellungen für eine höhere Qualität.

  3. Wählen Sie Teile des Modells aus, für die Sie Umgebungsschatten berechnen möchten.

    Sie müssen beispielsweise keine Umgebungsschatten für helle Teile des Modells erstellen, die keine Spalten, Bohrungen oder verdeckte Teile aufweisen. Abziehbilder und transparente Objekte wie Glas sollten ebenfalls ausgeschlossen werden, um sicherzustellen, dass sie die Flächen darunter nicht okkludieren. Um zu vermeiden, dass ein Innenbereich zu dunkel wird, schließen Sie das Dach bzw. die Abdeckung aus, bevor Sie Umgebungsschatten berechnen. Klicken Sie optional im Fenster Umgebungsschatten auf die Schaltfläche Alle nicht eingebackenen Objekte wählen. Vermeiden Sie, zu viele Objekte gleichzeitig einzubacken, da dies zu lange dauern und zu viel Arbeitsspeicher verbrauchen kann.

  4. Während Sie eine Szene verfeinern, möchten Sie möglicherweise bestimmte Anpassungen an Umgebungsschatten vornehmen. Informationen hierzu finden Sie unter Erweiterte Einstellungen für Umgebungsschatten.

    Um eine Patchwork-Darstellung zu vermeiden, verwenden Sie für aneinander angrenzende Flächen eines Modells immer dieselben Einstellungen.

  5. Klicken Sie auf Einbacken.

    Showcase beginnt damit, Berechnungen für die Erstellung von Umgebungsschatten durchzuführen. Verwenden Sie Showcase erst wieder nach Abschluss dieses Vorgangs.

Überprüfen von Umgebungsschatten-Maps

So zeigen Sie Umgebungsschatten-Maps an

  1. Wählen Sie Darstellung > Bibliothek visueller Stile aus.
  2. Klicken Sie in der Benutzeroberfläche Visuelle Stile unter Diagnose auf das Symbol Umgebungsschatten.

    Die Materialien werden daraufhin nicht mehr angezeigt, sodass Sie sehen können, für welche Objekte Umgebungsschatten berechnet werden.

    Anmerkung

    Alle Umgebungsschatten werden als Graustufen angezeigt, obwohl Materialien, die auf die Oberfläche angewendet werden, die Farbe mit dem Parameter "Farbe des eigenen Schattens" ändern können. (Weitere Informationen finden Sie unter Farbparameter.)

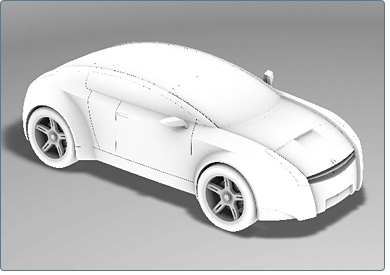

    Die dunkleren Bereiche zeigen, wo Umgebungsschatten am stärksten sind (z. B. die Reserveradmulde in der vorherigen Abbildung). Die weißen Bereiche zeigen, wo sie nicht angewendet werden.

    Anmerkung

    Wenn die ursprünglichen Materialien auf einigen der Oberflächen sichtbar sind, wurden keine Umgebungsschatten auf die Oberflächen angewendet.

  3. Um die Anzeige von Materialien und Umgebungsschatten in der Szene wiederherzustellen, klicken Sie in der Benutzeroberfläche Visuelle Stile unter Realistisch auf das Symbol Umgebungsschatten oder Beides, Schatten und Umgebungsschatten.

Anpassen von Umgebungsschatten für einzelne Oberflächen

So hellen Sie bestimmte Oberflächen, auf die bereits Umgebungsschatten angewendet wurden, auf bzw. dunkeln sie ab

  1. Wählen Sie die Flächen aus, die Sie anpassen möchten.
  2. Wählen Sie Darstellung > Umgebungsschatten aus, um das Fenster Umgebungsschatten zu öffnen.

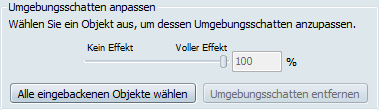

  3. Optional: Klicken Sie im Fenster Umgebungsschatten unter Umgebungsschatten anpassen auf Alle eingebackenen Objekte wählen, um nicht nur die Umgebungsschatten der ausgewählten Objekte anzupassen, sondern alle Umgebungsschatten.
  4. Verschieben Sie den Schieberegler nach links, um die Umgebungsschatten auf ausgewählten Bildern aufzuhellen.

    Oder geben Sie in das Feld einen Wert größer als 100 ein, um die Umgebungsschatten abzudunkeln.

  5. Um Umgebungsschatten von ausgewählten Objekten zu entfernen, klicken Sie auf Umgebungsschatten entfernen.

Anpassen der Farbe von Umgebungsschatten nach Material

Jedes Material kann die Farbe des Umgebungsschattens überschreiben, der auf das Material angewendet wurde. Dies kann den Effekt der Umgebungsschatten nach Materialzuweisung sowohl aufhellen als auch kolorieren.

So legen Sie die Farbe des eigenen Schattens fest

  1. Wählen Sie das Objekt aus, dem das gewünschte Material zugewiesen ist.
  2. Drücken Sie die Tastenkombination STRG+M (oder wählen Sie Darstellung > Materialeigenschaften aus), um das Fenster Materialeigenschaften zu öffnen.
  3. Ändern Sie im Abschnitt Farbe die Farbe Umgebungsschatten, indem Sie auf das Farbmuster klicken oder die Gesamthelligkeit durch Verschieben des Schiebereglers anpassen.

    Diese Farbe filtert die Farbe und Helligkeit von Umgebungsschatten auf dem Objekt, auf das das Material angewendet wird. (Schwarz = schwarzer Standardumgebungsschatten, Weiß = kein Umgebungsschatten sichtbar, Farbe = farbige Umgebungsschatten auf dem aktuellen Material)

    Weitere Informationen zum Erstellen und Bearbeiten von Materialien finden Sie unter Materialparametereigenschaften.
